T630超声扫描显微镜
技术规格书
一、基本信息
T630超声扫描检测系统（SAM）是一种利用超声波为传播媒介的无损检测成像设备，主要利用超声波对电池进行无损检测，可获得电解液扩散状态、早期产气等多项电池指标。
1.1 产品名称
超声扫描显微镜
1.2 数量
1台
1.3 规格型号
|
规格型号 |

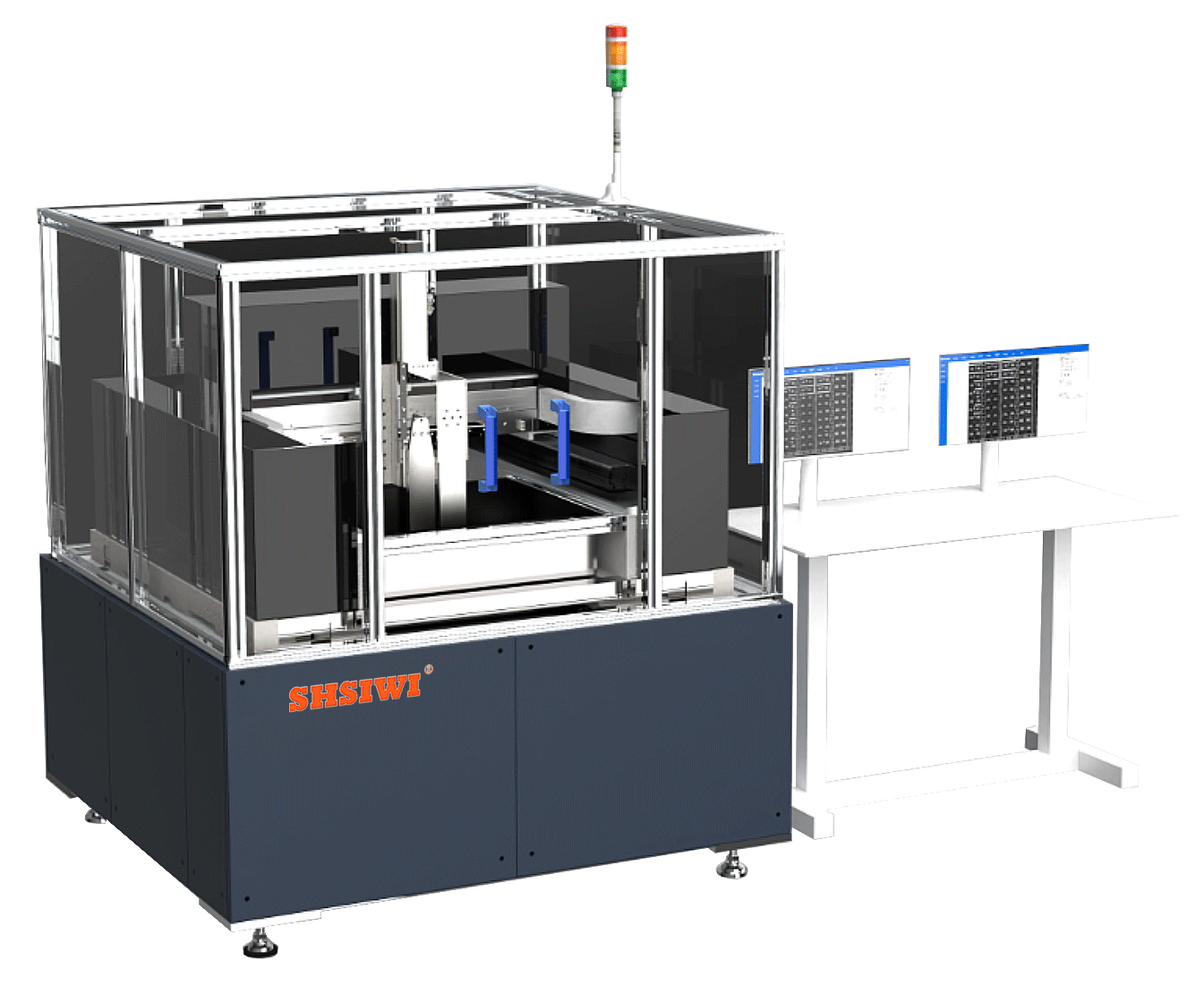

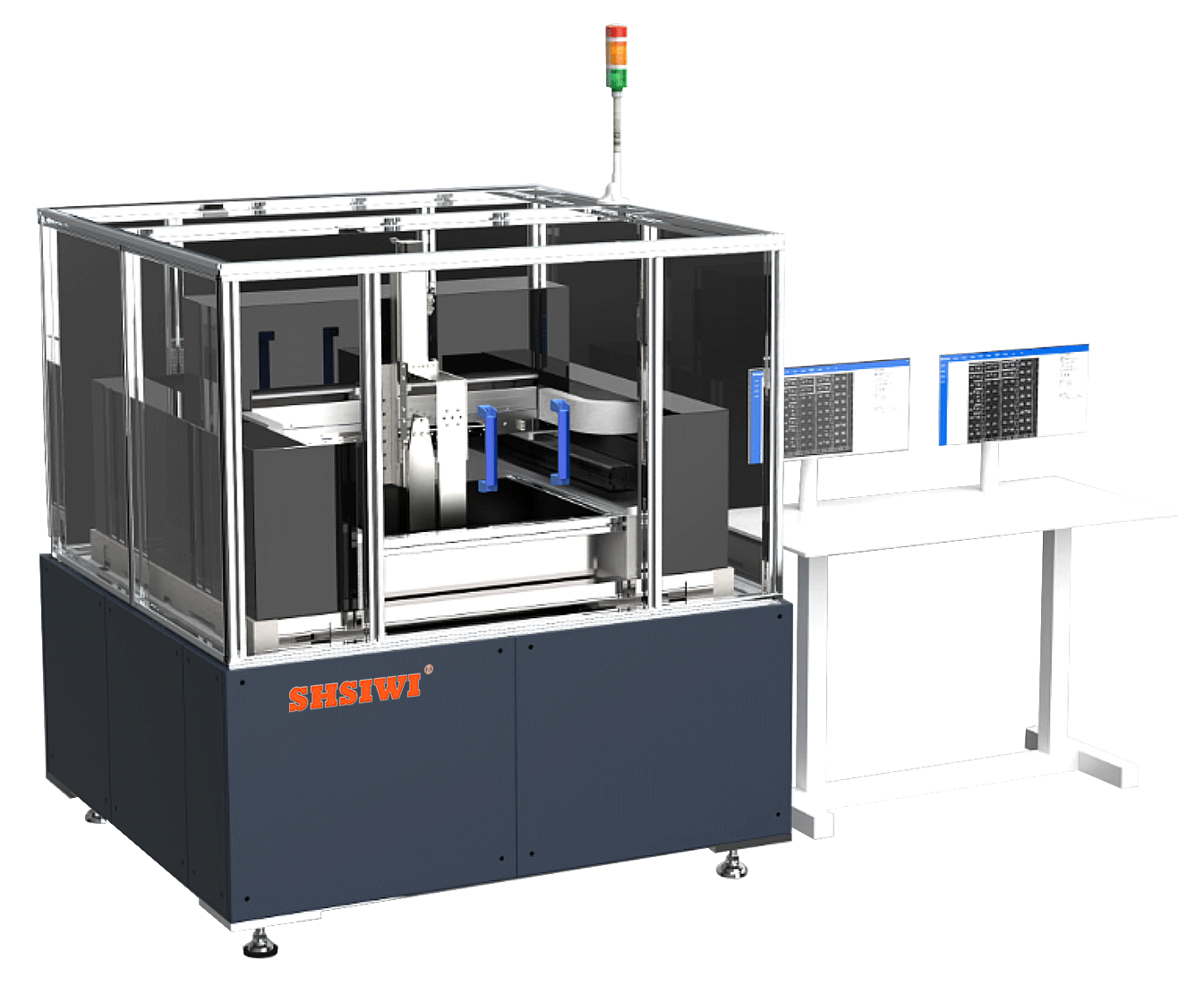

机器示意图 |
|
T630 |
|
注：上图仅供参考，实际产品可能会有所差别
二、设备功能和参数
|
项目 |
参数 |
|
扫描模式 |
超声C扫描 |
|
整机尺寸 |
1400mm×1300mm×2000mm |
|
有效扫描范围 |
450mm（宽）×350mm（高） |
|
******扫描速度 |
400mm/s |
|
可测电芯厚度 |
≤70mm |
|
图像推荐分辨率 |
10～4000um |
|
声时测量精度 |
≤200 μs |
|
重复定位精度 |
X/Y/Z≤±0.01mm |
三、安装条件
3.1 设备尺寸
设备整机尺寸1400mm（长）×1300mm（宽）×2000mm（高）。安装方案基于空间占用最小化和维护/服务条件最优化的需要，保证在设备周围留有500mm的空间，可以方便工作人员进行操作、维护。
3.2 电脑桌
设备配有电脑桌，用于安放鼠标、键盘及显示器。用户也可自行配备。
3.3 电力供应
工作电源：220V±10%/50Hz，2KW
3.4 水源：
设备需要自来水、去离子水或者纯净水，并且需要定期更换。水温要求：15～30℃
3.5 环境相对湿度：35℃≤50％RH
3.6 环境温度要求：20～35℃
3.7 周边环境：
不要放在强磁场、电磁波和产生高频设备的旁边。
减少振动。
灰尘少、湿气少，没有腐蚀性气体的地方。
电源的变化，限制到最小。
为了防止地震的损坏，四周一定要固定。
四、设备主要配置表
|
序号 |
名称 |
规格 |
|
1 |
扫描系统 |
X/Y/Z轴：伺服电机驱动 |
|
2 |
水槽 |
620mm×400mm×700mm |
|
3 |
高速数据采集卡 |
采样频率100MHz |
|
4 |
超声探头 |
0.5MHz、2.0MHz探头各一对 |
|
5 |
工控机 |
I7代处理器，32GB 内存，2T硬盘，Windows 10-64位操作系统，USB及网络接口。 |
|
6 |
显示器 |
两个27"液晶显示器 |
|
7 |
检测软件 |
SHSIWI电池超扫测控软件V1.0 |
|
软件功能 |
功能描述 |
|
手动扫描 |
可以通过手动的方式生成C扫描图像，反映被检焊接结合面结合情况，并以钎着率、缺陷面积等数值的形式显示检测结果。 |
|
探头与C扫图像对位 |
可通过点击C 扫图的具体像素点将探头移至与实际被检工件相对应的位置。 |
|
手动分析 |
对生成的C扫图片可以进行各种编辑，包括加框（确认有效分析区域），测距，修改阈值，图片剪裁，弧面补偿等。 |
|
多种扫描模式 |
（1） A扫描：对某一定点接收到的超声信号，进行成像处理，横坐标为时间，纵坐标为超声信号，可以反映缺陷的位置、大小信息； （2） B扫描：对某一截面内的超声波信号，以灰度或彩色的形式显示在二维平面内，横坐标代表扫查机构的位移方向，纵坐标代表超声波传播的深度方向，反映缺陷在样品内的相对深度信息； （3） C扫描：对某一深度的截面进行扫描，是X-Y二维平面内移动并选取A扫描特定深度的点的信号成像，显示的是水平截面的缺陷信息； （4） T扫描：用透射探杆接收超声透射波，在X-Y二维平面内移动并将所有位置点的信号成像，显示的是水平界面透射的缺陷信息； （5） 区域扫描：可自定义检测区域，并对检测区域进行扫描； （6） 批量扫描：对放置于水槽中的一种或多种工件进行自动检测； |
|
报告自动生成 |
可对检测结果自动进行编辑并输出报告文档。 |
|
探头管理 |
可对不同型号探头进行更换或编辑。 |
|
一键校准 |
可自动对检测设备坐标偏移及检测系统能量变化，校准系统漂移，保证检测结果的准确性和稳定性。 |
|
不锈钢标准强度 |
系统自带满足GBT 11259-2015《超声波检测用钢对比试块的制作与校验方法》的不锈钢标准块。认定该不锈钢标准块的超声反射强度=100 STSS（“STainless Steel Standard”的缩写），其他所有材料的检测相对于STSS做换算。 |
|
缺陷检测能 |
焊接缺陷、粘接缺陷、封装分层、粘片空洞等区域和良好区域。 可对缺陷尺寸和面积进行自动统计和计算。也可根据客户的要求，提供有偿定制开发服务。 |
|
声速检测 |
声音在被测材质中的飞行速度检测。 |
六、标准材料声速表
|
材料 |
声速（m/s） |
|
|
铝 |
Aluminum |
6305 |
|
钢 |
Steel,common |
5920 |
|
不锈钢 |
Steel,stainless |
5740 |
|
黄铜 |
Brass |
4399 |
|
铜 |
Copper |
4720 |
|
铁 |
Iron |
5930 |
|
银 |
Sliver |
3607 |
|
金 |
Gold |
3251 |
|
钛 |
Titanium |
5990 |
|
聚氯乙烯 |
PVC |
2388 |
|
树脂 |
resin |
4076 |
|
金刚石 |
diamond |
14000 |
|
锌 |
zinc |
4170 |
|
有机玻璃 |
Organic glass |
2730 |
|
陶瓷 |
ceramic |
5842 |
|
锡 |
tin |
3230 |
|
水 |
1500 |
|
