V400超声扫描显微镜
SHSIWI V400超声扫描显微镜
技术规格书
一、基本信息
超声扫描显微镜（SAT）是一种利用超声波为传播媒介的无损检测成像设备，主要利用 高频超声波，对待测样品进行检测，能够检测出样品内部的气孔、裂纹、夹杂和分层等缺 陷，并以图形的方式直观展示。在扫描过程中，不会对样品造成损伤，不会影响样品性能,可满足托盘行业产品检测的品控需求。
二、

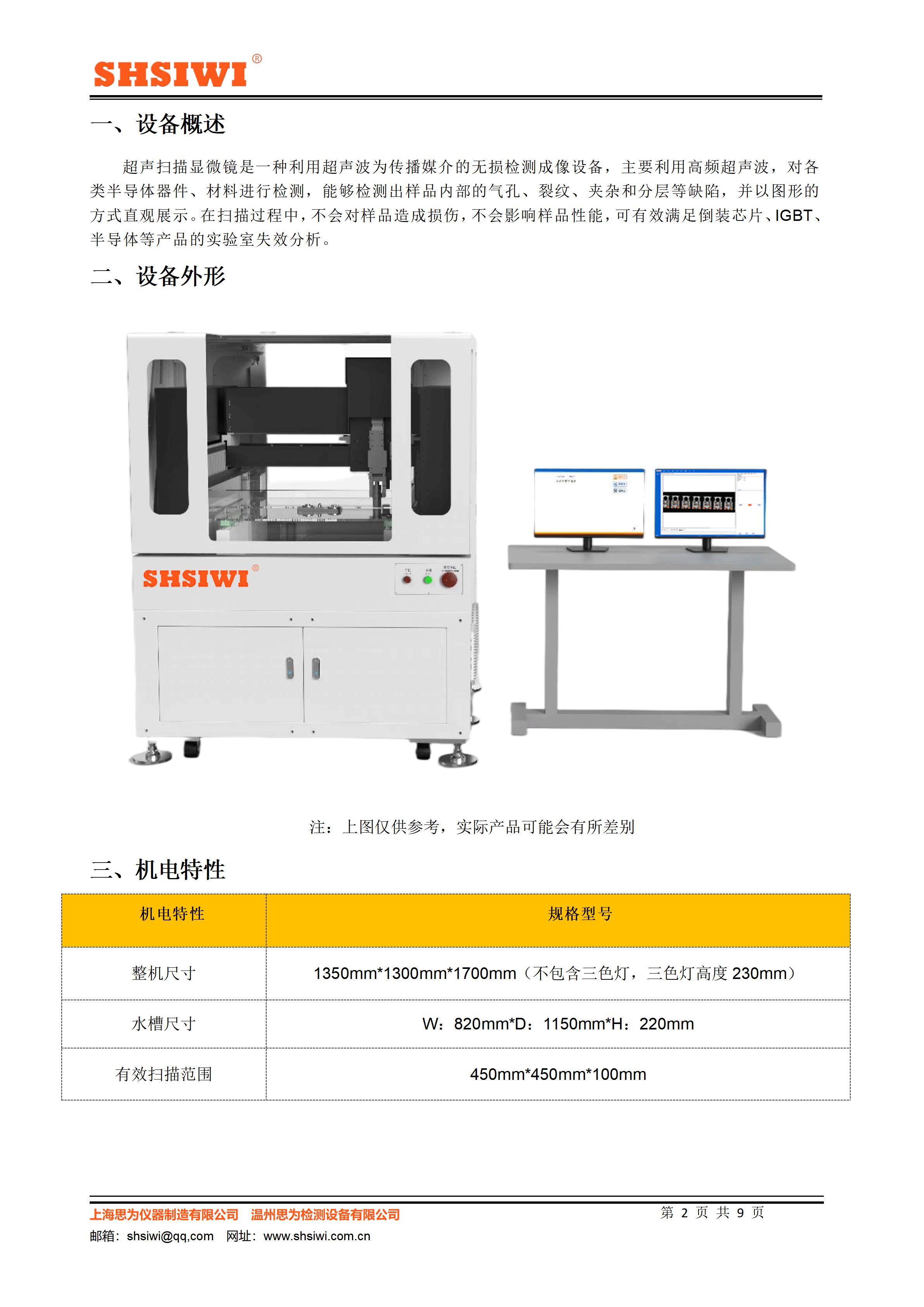

设备布局(长2600mm*宽1300mm*高1600mm)

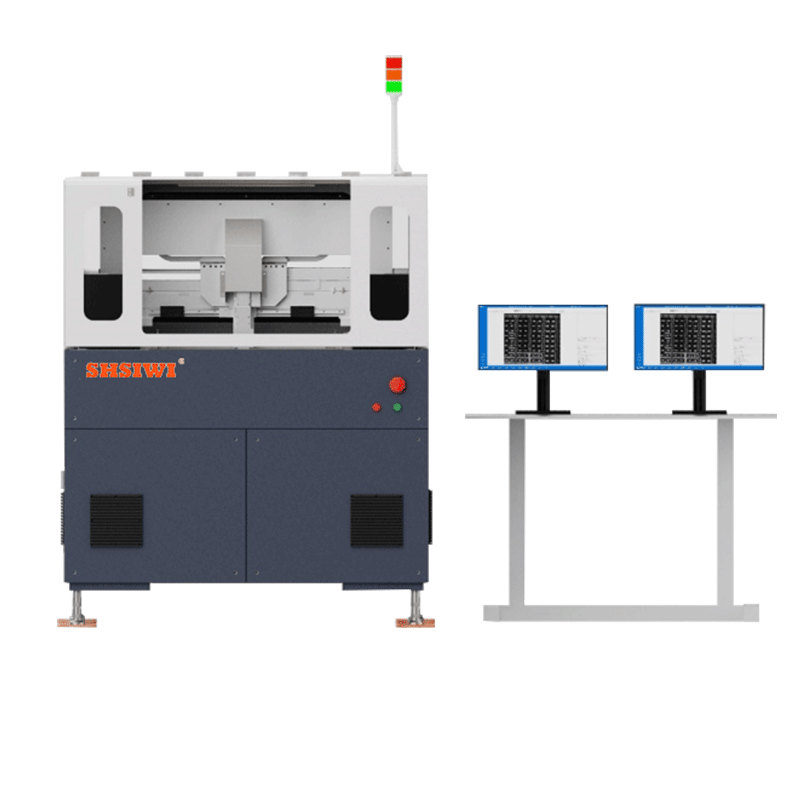

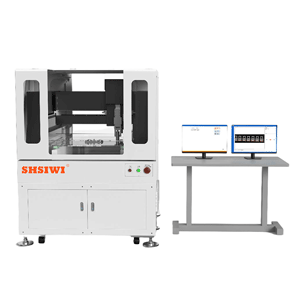

三、 设备介绍
四、大理石精密扫描平台
五、机电特性
|
机电特性 |
规格型号 |
|
整机尺寸 |
1300mm*1300mm*1600mm（不包含三色灯，三色灯高度230mm） |
|
水槽尺寸 |
1150mm*820mm*325mm |
|
有效扫描范围 |
450*450*100 |
|

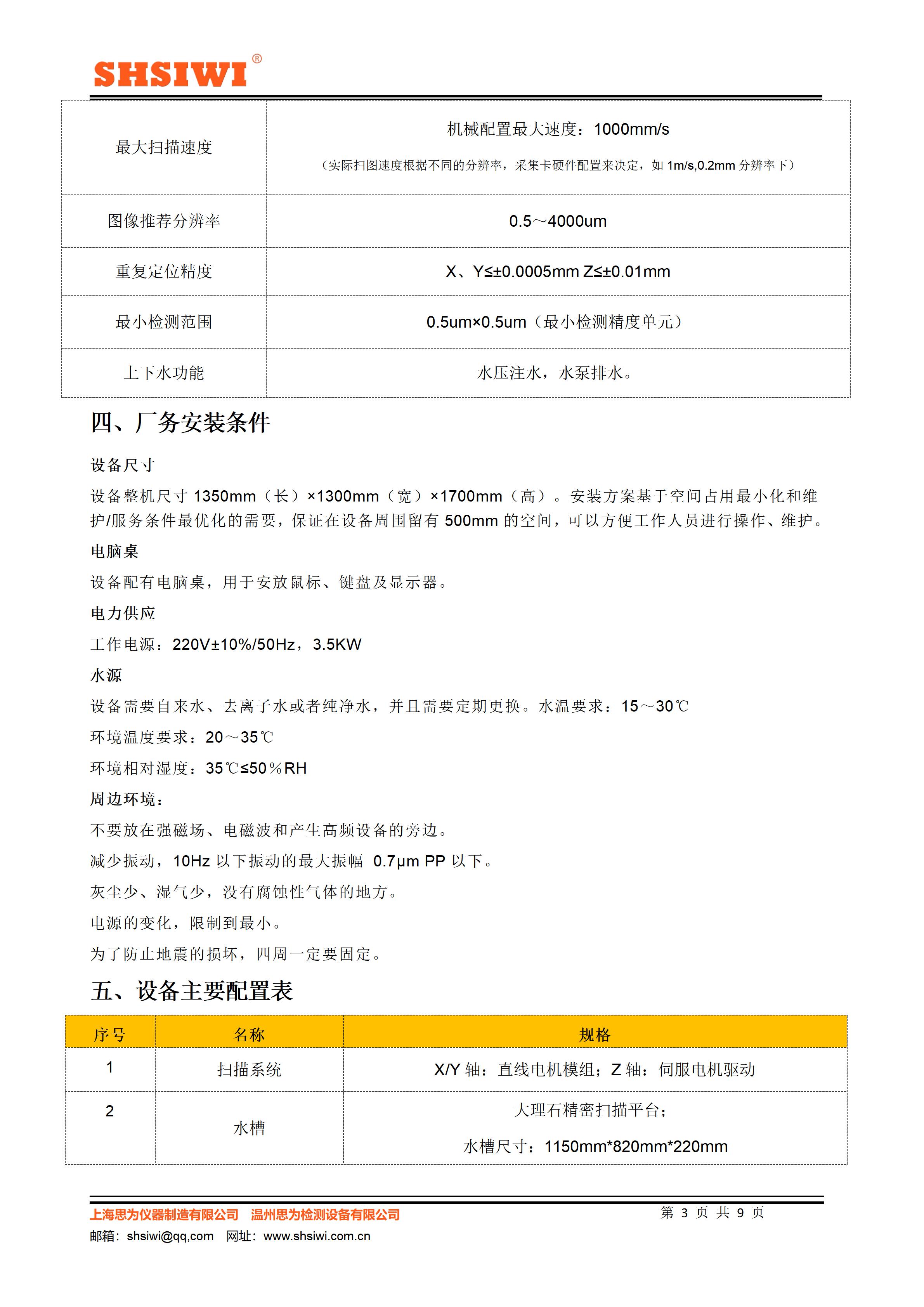

最大扫描速度 |
机械配置最大速度：1500mm/s （实际扫图速度根据不同的分辨率，采集卡硬件配置来决定，如1m/s,0.2mm分辨率下） |
|
检测图像分辨率 |
0.5～4000um（根据检测需要任意选择） |
|
图像分辨率像素点 |
16000*16000 |
|
重复定位精度 |
X、Y≤±0.5um，Z≤±0.02mm |
|
最小检测范围 |
0.5×0.5um（最小检测精度单元） |
|
上下水 |
水压注水，水泵排水。 |
六、厂务安装条件
1.1 设备尺寸
设备整机尺寸2600（长） × 1300mm（宽） × 1600mm（高）（包含桌子）。安装方案基 于空间占用最小化和维护/服务条件最优化的需要，保证在设备周围留有500mm的空间，可 以方便工作人员进行操作、维护。
1.2 电脑桌
设备配有电脑桌，用于安放鼠标、键盘及显示器。用户也可自行配备。
1.3 电力供应
工作电源：220V±10%/50Hz， 3.5KW
1.4 水源：
设备需要自来水、去离子水或者纯净水，并且需要定期更换。水温要求：15～30℃
1.5 环境相对湿度：35℃≤50％RH
1.6 环境温度要求：20～35℃
1.7 周边环境：
不要放在强磁场、 电磁波和产生高频设备的旁边。 减少振动。
灰尘少、湿气少，没有腐蚀性气体的地方。 电源的变化，限制到最小。
为了防止地震的损坏，四周一定要固定。
七、设备主要配置表
|
序号 |
名称 |
规格 |
|
1 |
扫描系统 |
X轴\Y轴：直线电机；Z轴：伺服电机驱动 |
|
2 |
水槽 |
1150mm×820mm×325mm |
|
3 |
超声发射、接收器 |
型号：DPR500；带宽500MHz |
|
4 |
高速数据采集卡 |
采样频率 ：1GHz |
|
5 |
工控机 |
I9处理器，32GB 内存，2TSSD硬盘，Windows 10-64 位操作系统，USB 及网络接口 |
|
6 |
显示器 |
两个27"液晶显示器 |
|
7 |
检测软件 |
思为超声无损检测软件 |
|
8 |
通讯协议 |
SECS/GEM接口 |

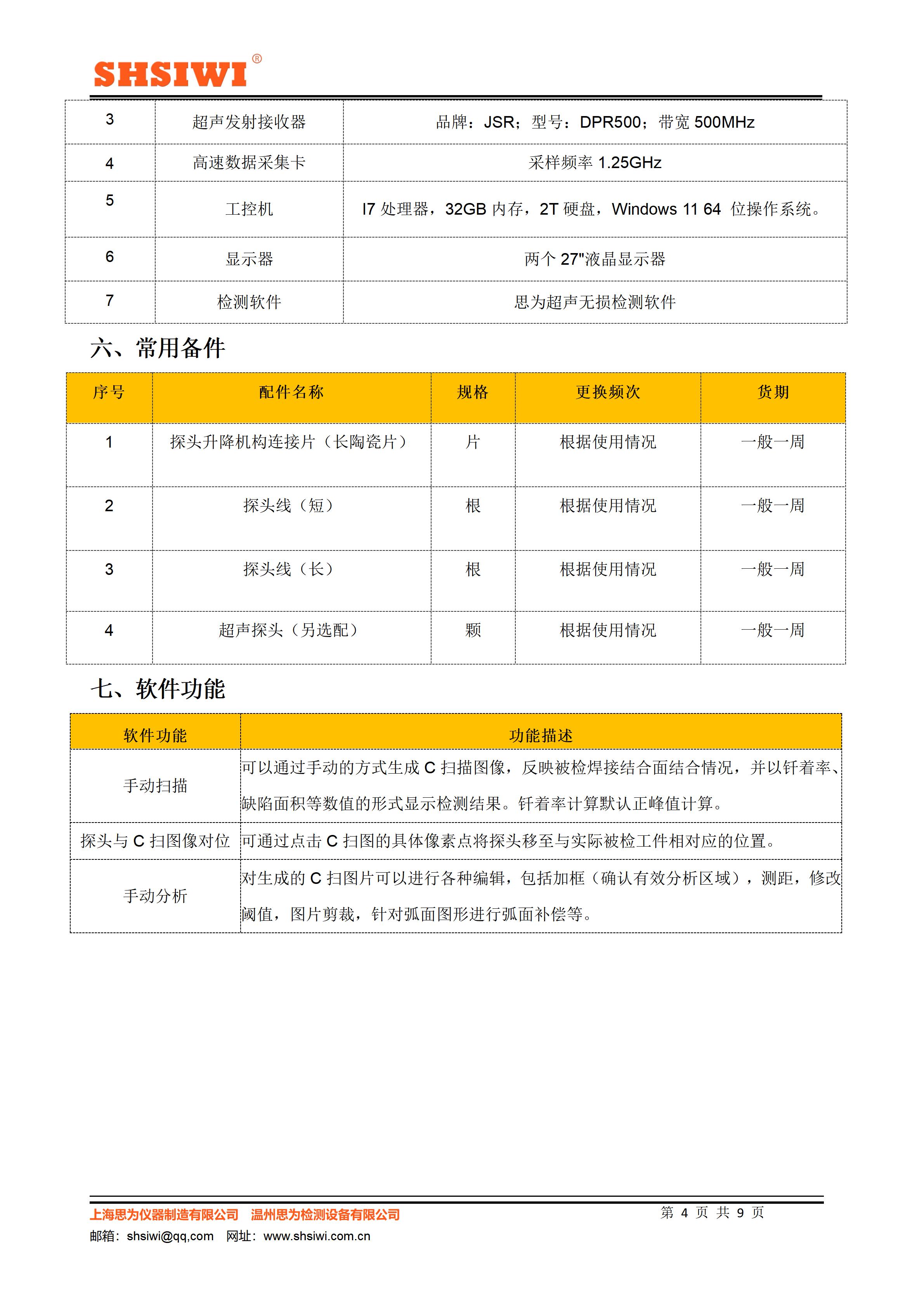

八、软件功能
|
软件功能 |
功能描述 |
|
手动扫描 |
可以通过手动的方式生成C扫描图像，反映被检焊接结合面结合情况，并以钎着率、缺陷面积 等数值的形式显示检测结果。钎着率计算默认正峰值计算。 |
|
探头与C扫图像对位 |
可通过点击C扫图的具体像素点将探头移至与实际被检工件相对应的位置。 |
|
手动分析 |
对生成的C扫图片可以进行各种编辑，包括加框（确认有效分析区域），测距，修改阈值，图 片剪裁，针对弧面图形进行弧面补偿等。 |
|

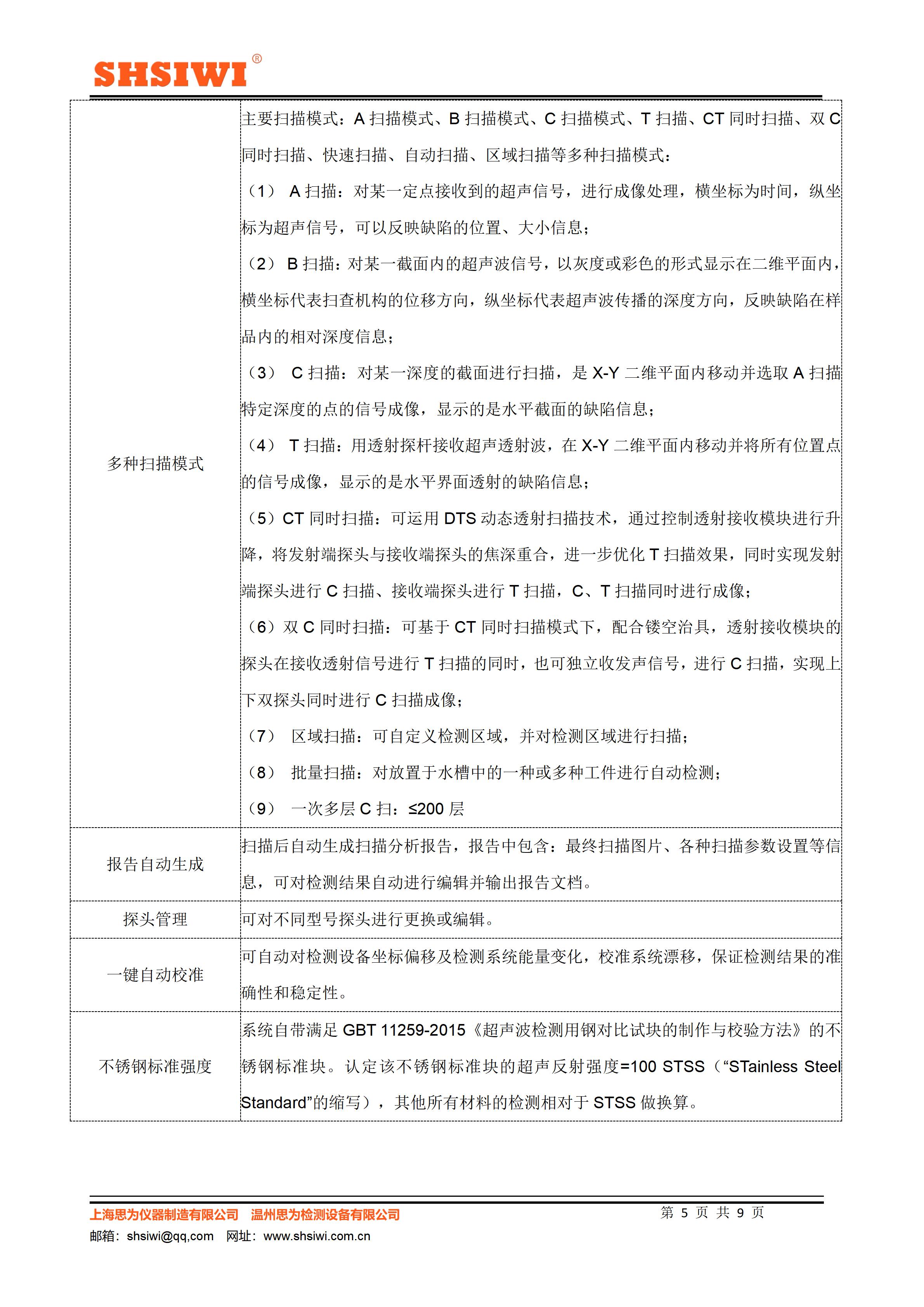

多种扫描模式 |
主要扫描模式：A扫描模式、 B 扫描模式、C扫描模式、快速扫描、 自动扫描、区域扫描等多种扫描模式； （1） A扫描：对某一定点接收到的超声信号，进行成像处理，横坐标为时间，纵坐标为超声 信号，可以反映缺陷的位置、大小信息； （2） C扫描：对某一深度的截面进行扫描，是X-Y二维平面内移动并选取A扫描特定深度的点 的信号成像，显示的是水平截面的缺陷信息； （3） B 扫描：对某一截面内的超声波信号，以灰度或彩色的形式显示在二维平面内， 横坐标代表扫查机构的位移方向，纵坐标代表超声波传播的深度方向，反映缺陷在样品内的相对深度信息； （4） 区域扫描：可自定义检测区域，并对检测区域进行扫描； （5） 批量扫描：对放置于水槽中的一种或多种工件进行自动检测； |
|
报告自动生成 |
扫描后自动生成扫描分析报告，报告中包含：最终扫描图片、各种扫描参数设置等信息，可对 检测结果自动进行编辑并输出报告文档。 |
|
探头管理 |
可对不同型号探头进行更换或编辑。 |
|
一键自动校准 |
可自动对检测设备坐标偏移及检测系统能量变化，校准系统漂移，保证检测结果的准确性和稳 定性。 |
|
不锈钢标准强度 |
系统自带满足GBT 11259-2015《超声波检测用钢对比试块的制作与校验方法》的不锈钢标准块。认定该不锈钢标准块的超声反射强度=100 STSS（ “STainless Steel Standard ”的缩写） , 其他所有材料的检测相对于STSS做换算。 |
|
缺陷检测能力 |
焊接缺陷、粘接缺陷、封装分层、粘片空洞等区域和良好区域。 可对缺陷尺寸和面积进行自动统计和计算。也可根据客户的要求，提供有偿定制开发服务。 |
|
声速检测 |
声音在被测材质中的飞行速度。 |
九、应用领域
9.1半导体芯片封装分层检测能力
|
测量能力 |
能力描述 |
|
标准块测量误差 |
测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。 |
|
工件测量误差 |
选取TO系列、SOT系列、SOP等系列工件，采用同一处方且检测量程不变的情况下分别调整增益22dB、26dB、30dB进行检测，三次检测结果钎着率差值在±1%以内。 |
|
厚度测量范围 |

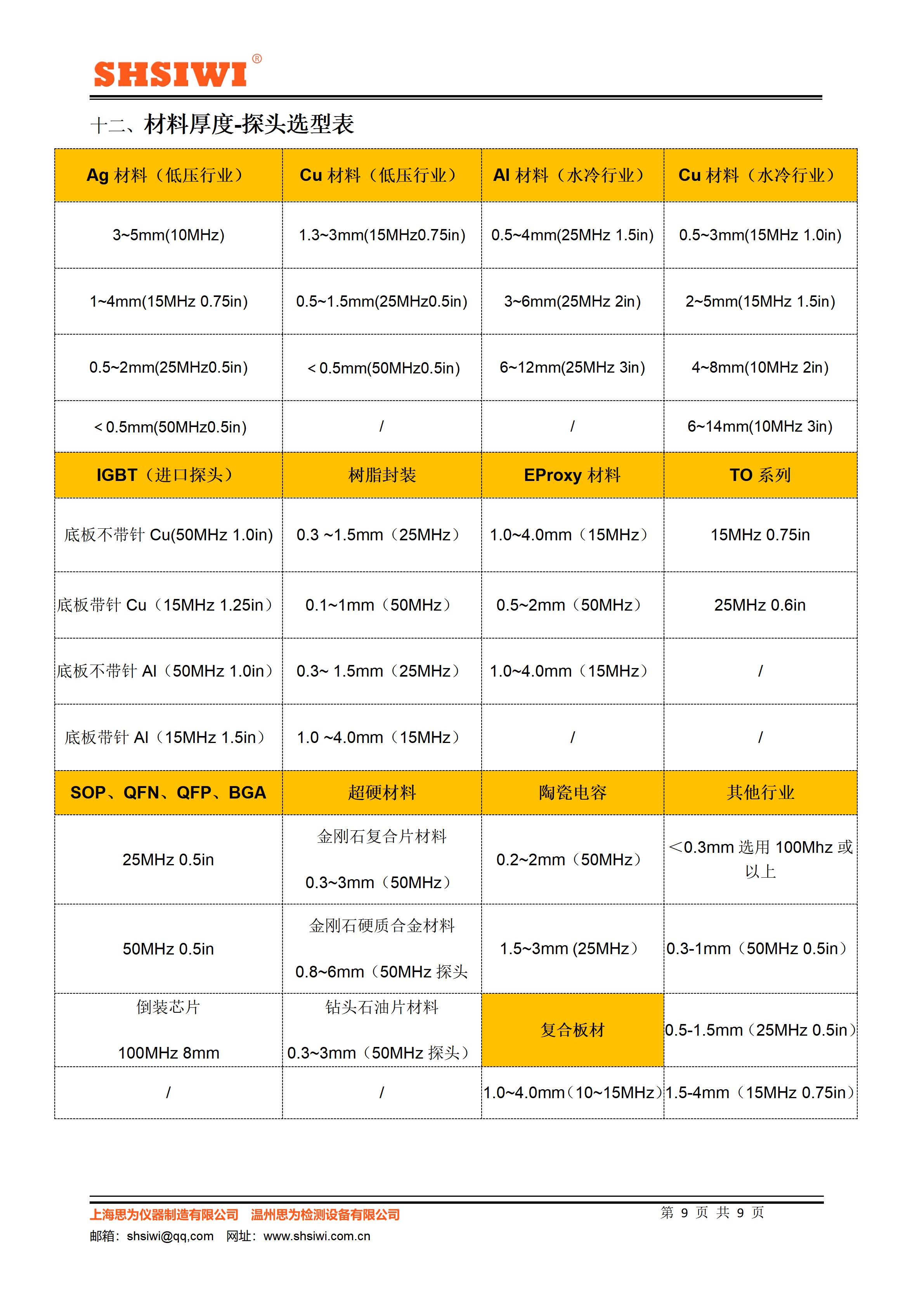

Epoxy材料： Cu材料： 0.5 ~ 2mm（50MHz探头） 0.5 ~ 1.4mm（25MHz探头） 1.0 ~ 4.0mm（15MHz探头） 1.2 ~ 3.7mm（15MHz探头） 注：根据客户工件的材料和厚度选配探头 |
|
缺陷识别能力 |
在测量系统厚度能力范围内，被测材料声速在标准材料声速±5%以内的情况下，且超声入射表面为平面的被测产品的水平方向的结合缺陷的识别能力为0.15毫米（15MHz、25MHz探头）和0.07毫米（50MHz探头）。 |
9.2 水冷散热板焊接缺陷检测
|
测量能力 |
能力描述 |
|
标准块测量误差 |
测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。 |
|
工件测量误差 |
指定的钎焊水冷板重复扫描至少五次，评估每次扫描钎着率波动范围小于5% |
|
厚度测量范围 |
Al材料： 0.6 ~ 20mm（10MHz-25MHz探头） 注：根据客户工件的材料和厚度选配探头 |
|
缺陷识别能力 |
在测量系统厚度能力范围内，被测材料声速在标准材料声速±5%以内的情况下，且超声入射表面为平面的被测产品的水平方向的结合缺陷的识别能力为0.3毫米（25MHz探头）。 |
9.3 低压电器焊接缺陷检测
|
标准块测量误差 |
测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。 |
|
工件测量误差 |
选取合金银触点工件，采用同一处方且检测量程不变的情况下分别调整增益22dB、26dB、30dB进行检测，三次检测结果钎着率差值在±1%以内。 |
|
厚度测量范围 |
Ag材料： Cu材料： 0.3 ~ 1.5mm（25MHz探头） 0.5 ~ 1.4mm（25MHz探头） 1.0 ~ 4.0mm（15MHz探头） 1.2 ~ 3.7mm（15MHz探头） 注：根据客户工件的材料和厚度选配探头 |
|
缺陷识别能力 |
在测量系统厚度能力范围内，被测材料声速在标准材料声速±5%以内的情况下，且超声入射表面为平面的被测产品的水平方向的结合缺陷的识别能力为0.15毫米（15MHz、25MHz探头）和0.22毫米（10MHz探头）。 |
9.4 IGBT模块多层结构检测能力
|
测量能力 |
能力描述 |
|
标准块测量误差 |
测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。 |
|
多层扫描方式 |
具备多层扫描功能，可一次性扫描底板-DBC焊接层、DBC下铜层-DBC陶瓷结合层、DBC陶瓷-DBC上铜层、DBC上铜层-芯片焊接层、芯片-树脂结合层缺陷。 最多可同时扫描50层。 |
|
双触发模式 |
可选择设置双触发模式，减少焊料层厚度变化导致的数据门偏离目标波形。 |
|
缺陷识别能力 |
在测量系统厚度能力范围内，被测材料声速在标准材料声速±5%以内的情况下，且超声入射表面为平面的被测产品的水平方向的结合缺陷的识别能力为0.15毫米（15MHz、25MHz探头）和0.07毫米（50MHz探头）。 |
|
缺陷着色与统计功能 |
可自由设置缺陷着色阈值对缺陷进行着色处理，根据着色效果，统计单一缺陷面积和整体缺陷面积及缺陷占比。 |
|
有偿定制服务 |
可根据客户要求定制IGBT防水治具，定制件非标配。 |
9.5 其他领域
本产品还可以应用于碳纤维复合材料、棒材、靶材、铜钼铜、晶圆键合等材料的检测。

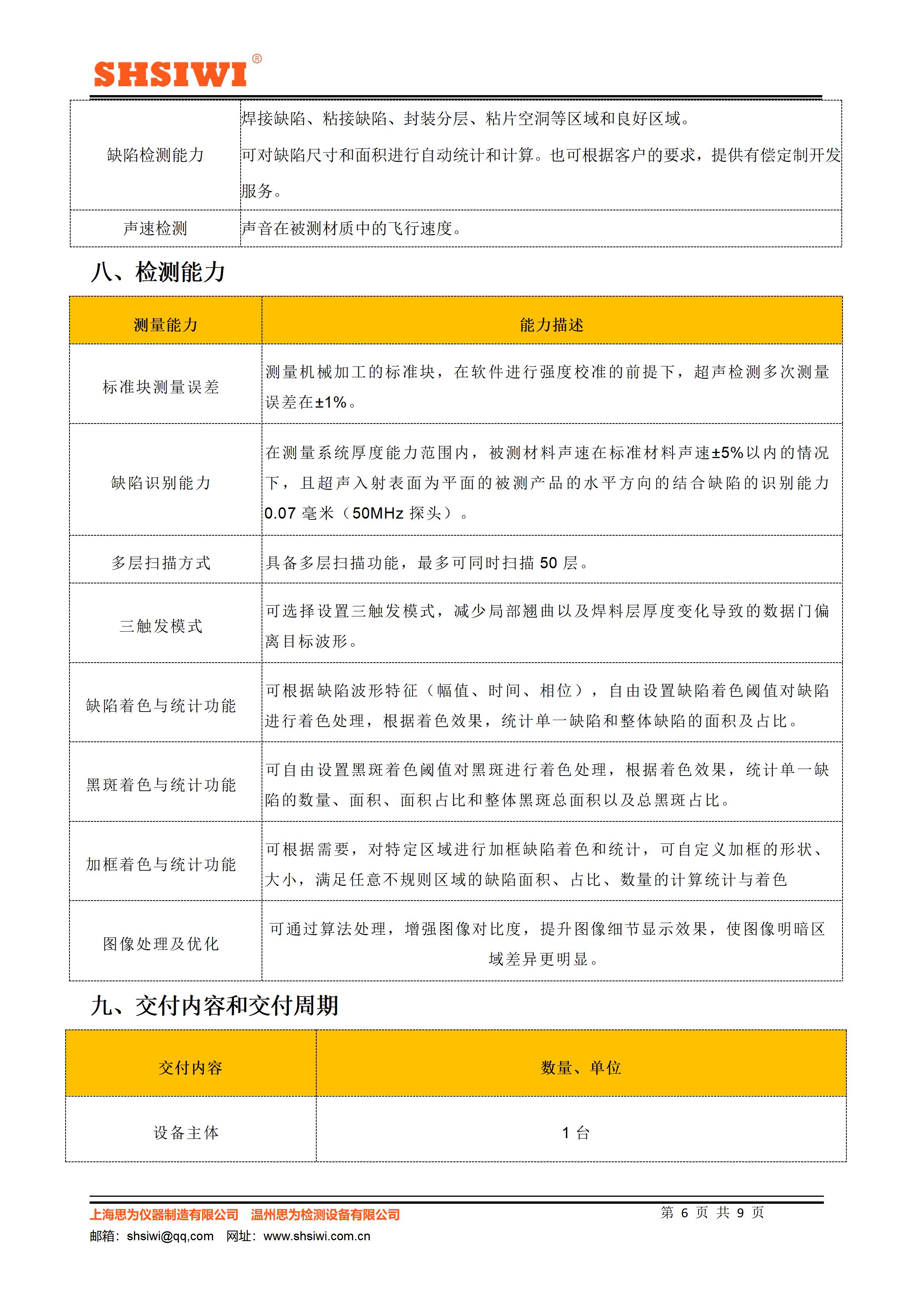

十、检测能力
|
测量能力 |
能力描述 |
|
标准块测量误差 |
测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。 |
|
缺陷识别能力 |
在测量系统厚度能力范围内，被测材料声速在标准材料声速±5%以内的情况下，且超声入射表面为 平面的被测产品的水平方向的结合缺陷的识别能力0.07毫米（50MHz探头）。 |
|
缺陷着色与统计功能 |
可根据缺陷波形特征（幅值、时间、相位）， 自由设置缺陷着色阈值对缺陷进行着色处理，并根据 幅值着色效果，统计单一缺陷和整体缺陷的面积及占比。 |
|
图像处理及优化 |
可通过算法处理，增强图像对比度，提升图像细节显示效果，使图像明暗区域差异更明显。 |
|
厚度检测 |
缺陷距离产品表面距离 |
|
声速检测 |
声音在被测材质中的飞行速度检测。 |

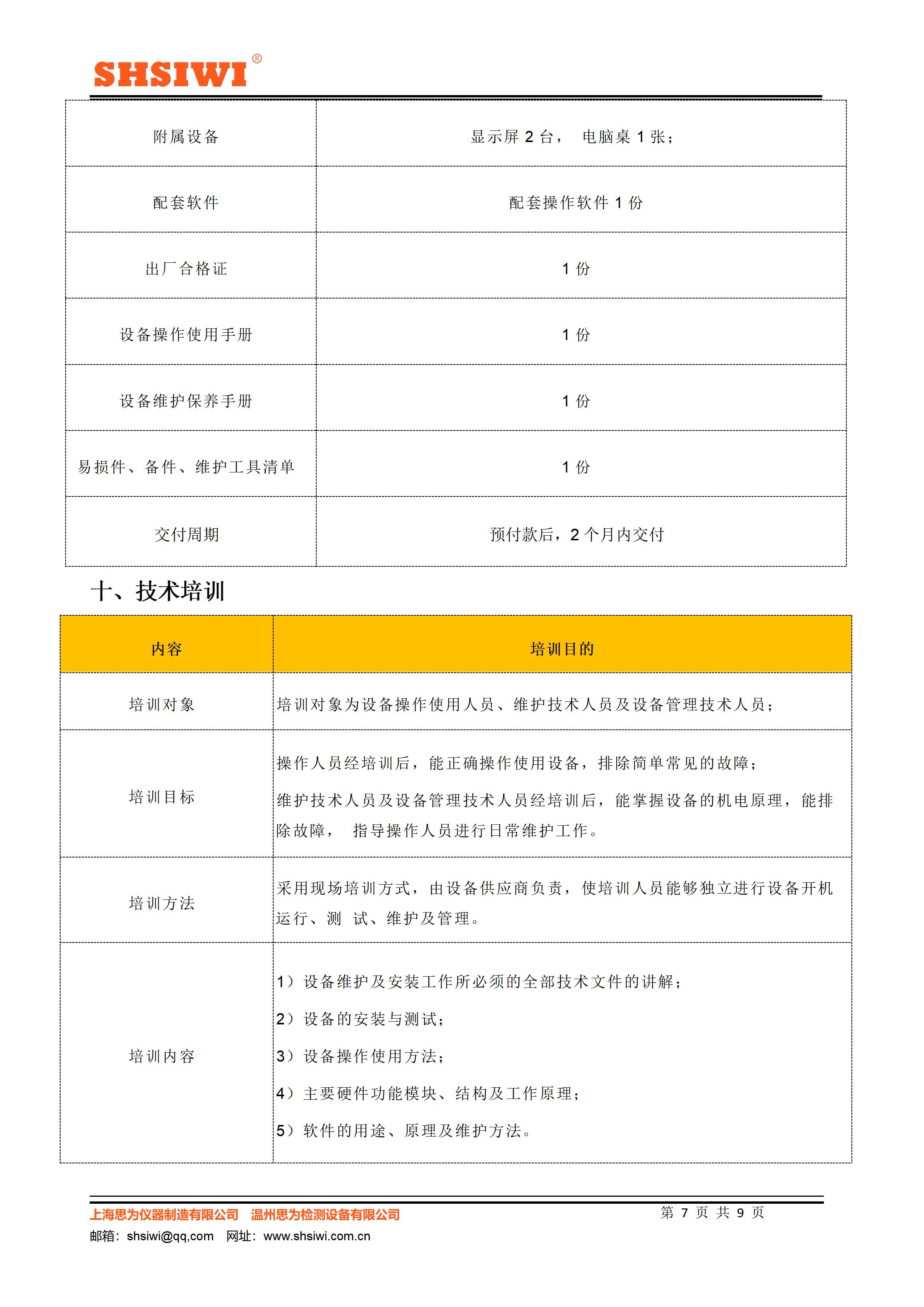

十一、交付内容和交付周期
1、交付内容：
（1）设备主体：1台；
（2）附属设备：显示屏2台， 电脑桌1张；
（3）配套软件：配套操作软件1份；
（4）出厂合格证：1份；
（5）设备操作使用手册：1份；
（6）设备维护保养手册：1份；
（7）易损件、备件、维护工具清单：1份；
2、交付周期：预付款后，2个月内交付。
十二、技术培训
1、培训对象：
培训对象为设备操作使用人员、维护技术人员及设备管理技术人员；
2、培训目标：
操作人员经培训后，能正确操作使用设备，排除简单常见的故障；
维护技术人员及设备管理技术人员经培训后，能掌握设备的机电原理，能排除故障， 指导操作人员进行日常维护工作。
3、培训方法：
采用现场培训方式，由设备供应商负责，使培训人员能够独立进行设备开机运行、测 试、维护及管理。
4、培训内容：
1）设备维护及安装工作所必须的全部技术文件的讲解；
2）设备的安装与测试；
3）设备操作使用方法；
4）主要硬件功能模块、结构及工作原理；
5）软件的用途、原理及维护方法。

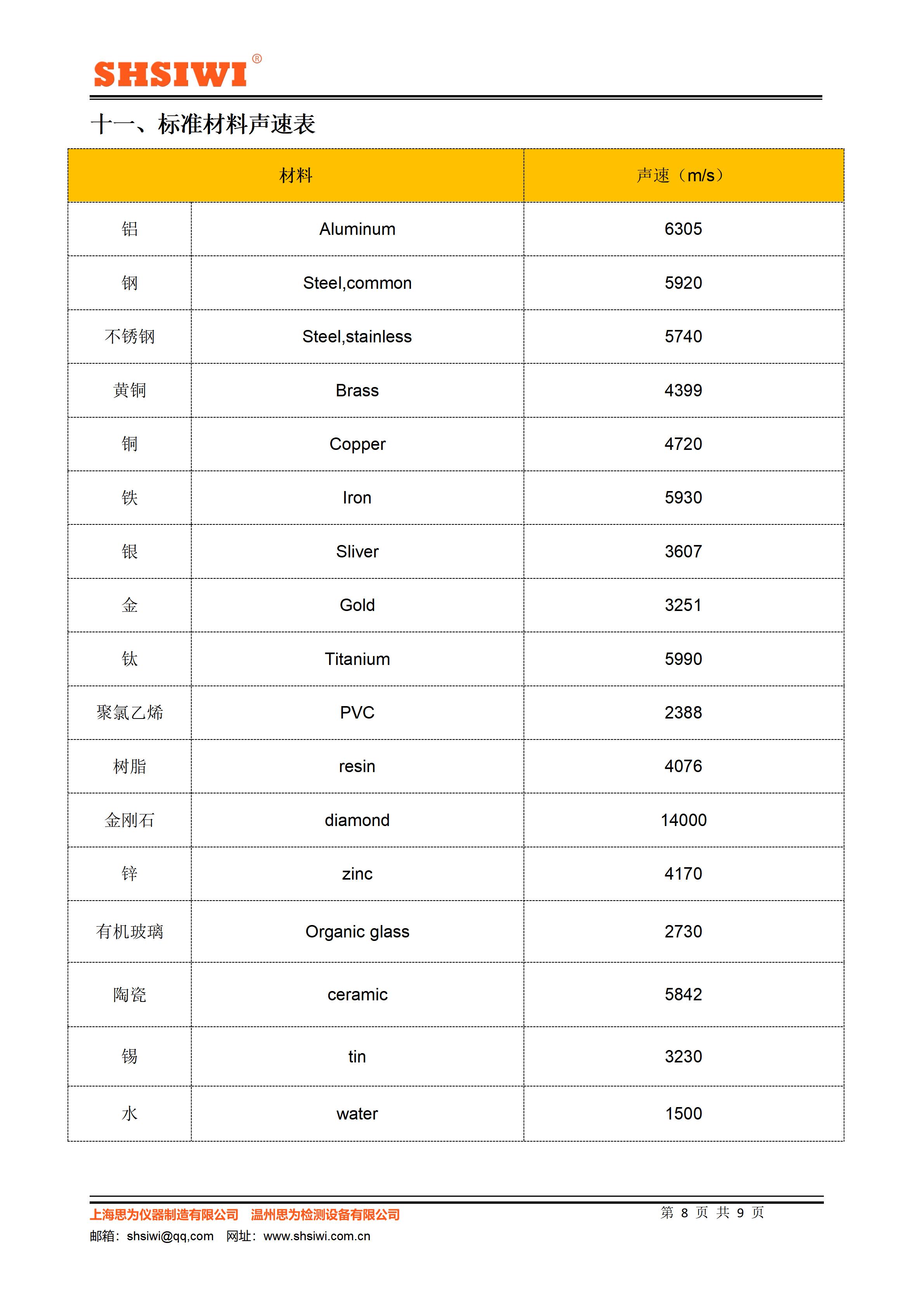

十三、标准材料声速表
|
材料 |
声速（m/s） |
|
|
铝 |
Aluminum |
6305 |
|
钢 |
Steel,common |
5920 |
|
不锈钢 |
Steel,stainless |
5740 |
|
黄铜 |
Brass |
4399 |
|
铜 |
Copper |
4720 |
|
铁 |
Iron |
5930 |
|
银 |
Sliver |
3607 |
|
金 |
Gold |
3251 |
|
钛 |
Titanium |
5990 |
|
聚氯乙烯 |
PVC |
2388 |
|
树脂 |
resin |
4076 |
|
金刚石 |
diamond |
14000 |
|
锌 |
zinc |
4170 |
|
有机玻璃 |
Organic glass |
2730 |
|
陶瓷 |
ceramic |
5842 |
|
锡 |
tin |
3230 |
|
水 |
1500 |
|
