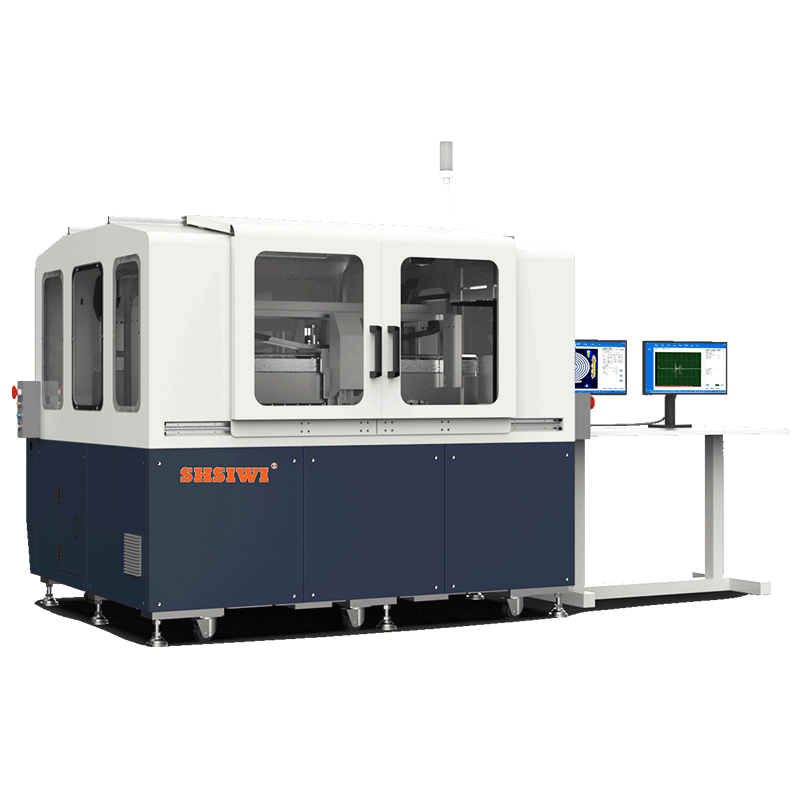

     超声扫描显微镜、针对大结构的水冷板推荐一款大构件机型DXS200、可以用于检测水冷散热器行业:大功率IGBT/IEGT模组用水冷柜热板检测、车载散热部件检测、真空钎焊、

超声检测焊接焊缝、虚焊等情况、同款散热器也用于5G基站、电动汽车车载充电机(OBC)标准配置、内部灌胶后的密封状态检测、摩插搅拌焊的密封装状态检测等。

系统特性

整机尺寸:1.8m×1.3m×1.55m

最大扫描范围:900mm×600mm×250mm;

典型扫描耗时:小于40s(测试条件:扫描区域10mm×10mm,分辨率50um);

最大扫描速度:500mm/s;

图像推荐分辨率:1~4000um;

厚度检测范围(根据客户工件的材料和厚度选配)

Ag材料:                              Cu材料:

0.3 ~ 1.5mm25MHz探头);             0.5 ~ 1.4mm25MHz探头);

1.0 ~ 4.0mm15MHz探头);             1.2 ~ 3.7mm15MHz探头);

定位精度:X/Y≤±1μm,Z≤±10μm;

重复定位精度:X/Y≤±0.02mm,Z≤±0.02mm

软件功能:常规软件功能

一键校准、手动扫描(A/B/C扫描模式)、批量扫描、导出报告、探头切换、强度检测、相位检测、厚度检测、断层检测。

缺陷检测功能

根据客户需求配相应超声探头,采用不锈钢标准强度(STSS)进行检测,可以分辨焊接缺陷、粘接缺陷、封装分层、粘片空洞等区域和良好区域。

可对缺陷尺寸和面积进行自动统计和计算。也可根据客户的要求,提供有偿定制开发服务。
