超声扫描显微镜知识库-什么是换能器?

2019-02-28388人浏览

换能器---水浸超声扫描显微镜

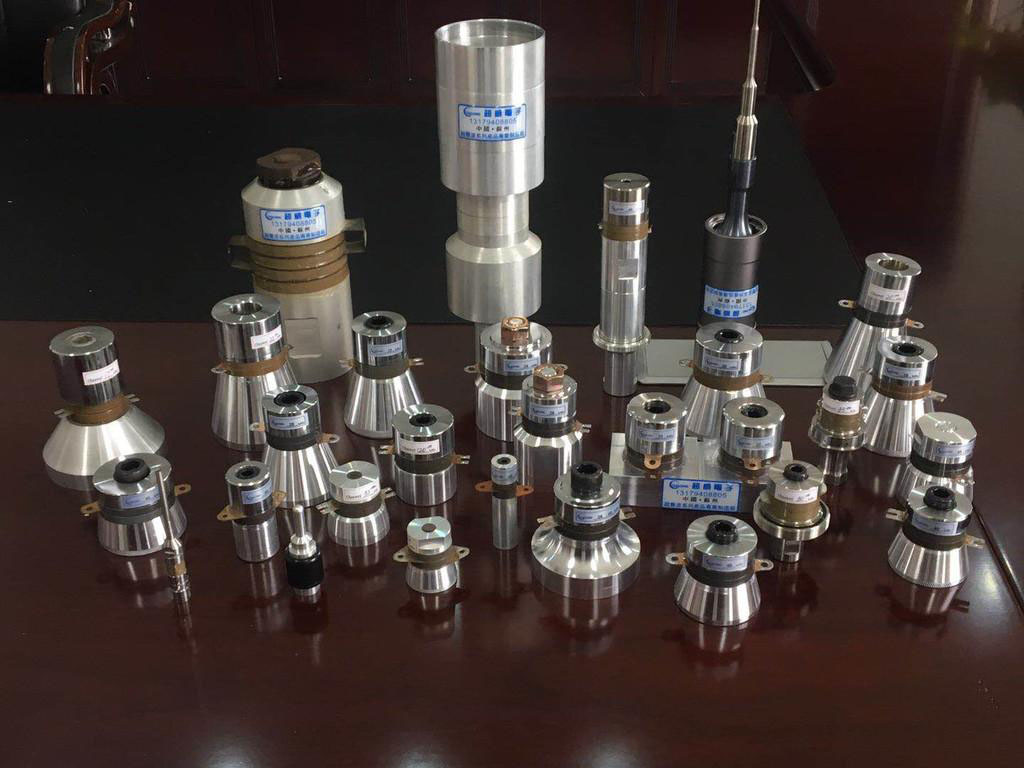

水浸超声扫描显微镜系列有很多部件,其他有一个关键的部件叫作:换能器,称之为超声探头,它是把高频电子脉冲信号转换为超声波信号的一个器件,相当于把电能量转换为机械能,因此称为换能器。它的内部是一些压电晶体,就是一片片很 薄的陶瓷片粘接到一起的一个“堆”,当在两端加上电压时,这个堆就作微量的位移(即会伸长或缩短,且具有线性特性)。换能器的主要性能指标有:工作频率、频带宽度、电声频度、谐振频率时的阻抗、指向性(发射波束宽度)和灵敏度等。按物理特性和使用材料的不同,换能器可分为两类:磁致伸缩换能器和电致伸缩换能器。前者应用铁磁材料的磁致伸缩效应,常由镍或镍铁合金制成;后者应用电致伸缩效应和压电效应,常由钛酸钡陶瓷和铣钛酸铅陶瓷等介质电材料制成换能器的外观,如下图所示,各种形状都有
