产品应用

低压电器行业

2020-12-2860人浏览

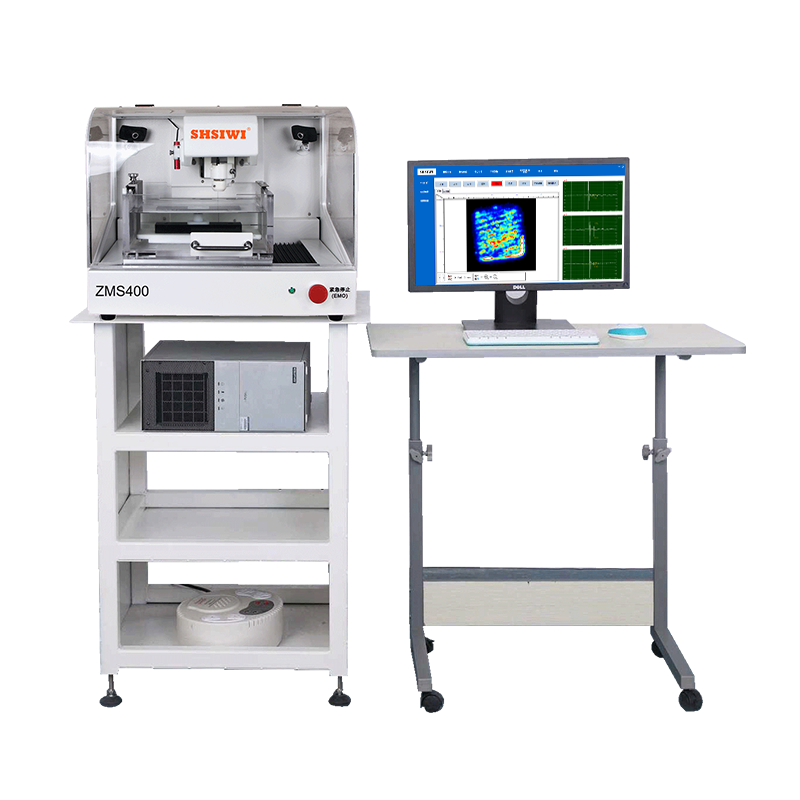

水浸超声扫描显微镜, 针对低压电器领域的特定需求设计开发,实现电触点焊接质量的无损检测。根据超声波无损检测原理,电触点焊接质量的检测包括以下四个步骤,
如图 1-1 所示。
(1)超声波探头产生超声波脉冲,通过耦合介质(水)到达被测工件;
(2)当超声波脉冲通过被测工件时,在各个界面发生反射和透射,如工件上表面、焊接面、工件下表面等,形成反射回波和透射波;
(3)超声波探头接收反射回波,并转换成电信号;
(4)计算机系统准确辨识和提取焊接面的反射回波信号,经过信号处理显示波形,然后通过扫描获得焊接面图像,基于图像得出检测结论。
